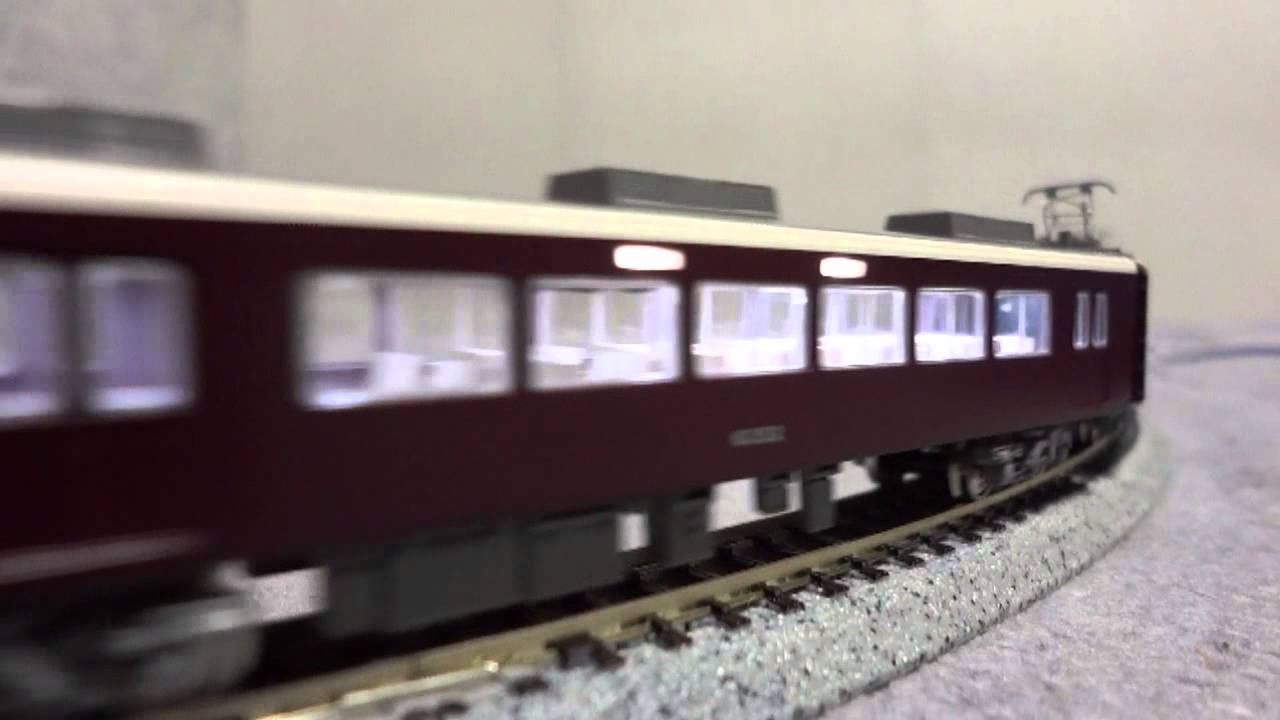

Nゲージの鉄道模型に低速時でもLEDが点灯するよう自作の回路を組み込みました。
1.8Vの3端子レギュレータを通して電気二重層コンデンサ(容量0.22F)を充電し、昇圧してLEDを点灯させています。
整流はできるだけ電圧降下を少なくするためFETでブリッジ回路を作りました。
前照灯・標識灯・尾灯はマイコン(ATtiny13A)で制御しています。
さらに、安定して点灯させるため動力車が動き始める電圧を約0.7V高くしています。

Base Model ： N scale KATO 阪急6300系
Gauge ： 9mm
Microcontroller ： ATtiny13A
Power pack ： KATO Standard S
