MP3プレーヤーモジュールのDFPlayer MiniをNゲージの車両に入れてみました。
DFPlayer Miniはそのままでは入らないので、基板から部品を取り外してユニバーサル基板に組み直しました。
電源はLi-Poバッテリー（80mAh）で、電圧が約3.5V以下になるとBattery IndicatorのLEDが点灯します。
充電する場合は床下のコネクターに5Vの電圧をかけます（充電中は赤のLED、充電が完了すると緑のLEDが点灯）。
操作は赤外線リモコンで行います。
室内灯の電源は線路から取っています。
LEDのちらつきをなくすため、電気二重層コンデンサと昇圧回路を積んでいます。
常点灯システムには対応していません。
パワーパックはKATO Standard Sを使っています。
MP3モジュール・SDカード・室内灯用の基板は天井に、スピーカーは室内のドア付近、バッテリー・メイン回路・赤外線受信モジュールは床下に積みました。
I tried putting MP3 player module DFPlayer Mini in the N scale train.
Because the module does not enter as it is, I removed parts from the PCB and reassembled it on a prototype universal board.
The power supply is a Li-Po battery (80mAh), and the Battery Indicator LED will light up when the voltage becomes about 3.5V or less.
When charging, apply voltage of DC 5V to the connector under the floor (red LED lights when during charging, green LED lights when charging is complete).

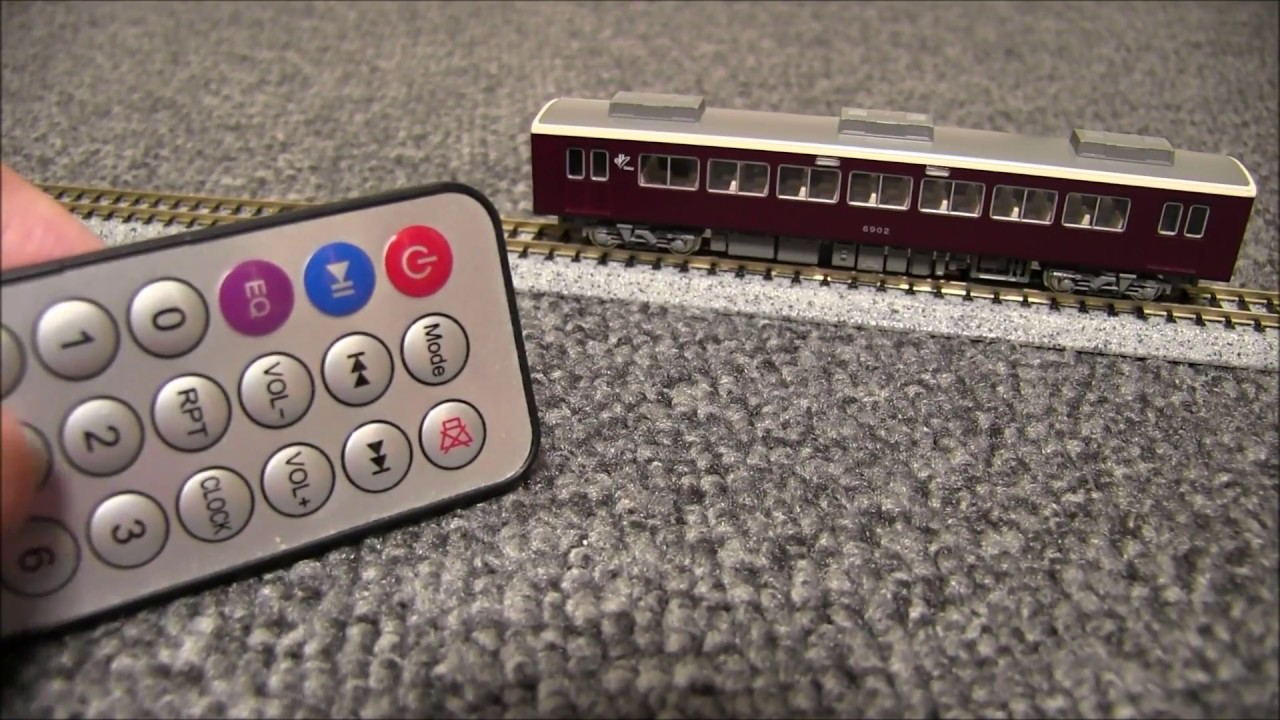

Operation is done with infrared remote control.
The power of the coach lighting is supplied from the rail.
In order to eliminate LED flicker, electric double layer capacitor and boost circuit are loaded.
It does not supported to the keep lighting system.
I use the KATO Standard S power pack.
MP3 module, SD card, coach lighting boards are mounted on the ceiling, speaker is in the train, battery, the main circuit, infrared receiving modules are under the floor.
【Circuit Diagram】
goo.gl/nM8oRg
【Program】
yahoo.jp/box/iDWaQq
.
