Uploaded August 2017 | Updated September 2026, 5 hours ago
任意の場所で車両を止めておける装置を作ってみました。
操作はリモコン（OE13KIR）で行います。
↖ ： EF58 on
↙ ： EF58 off
↗ ： EF65 on
↘ ： EF65 off
電気二重層コンデンサの充電が十分であればパワーパックの電圧を0Vにしても約2分30秒まで操作が可能です。
赤外線受信モジュールはパンタグラフの下の目立たないところに付けました。
非常に低い電圧で走行する車両は動きがぎこちなくなる場合があります。
線路にかかる電圧は12Vを超えないようにしてください。
ATtiny13Aのクロック周波数は9.6MHzで動作させてください。
FUSE設定は9.6MHz、CKDIV8=1(1/8倍解除)、BODLEVEL=1.8Vにしてください。

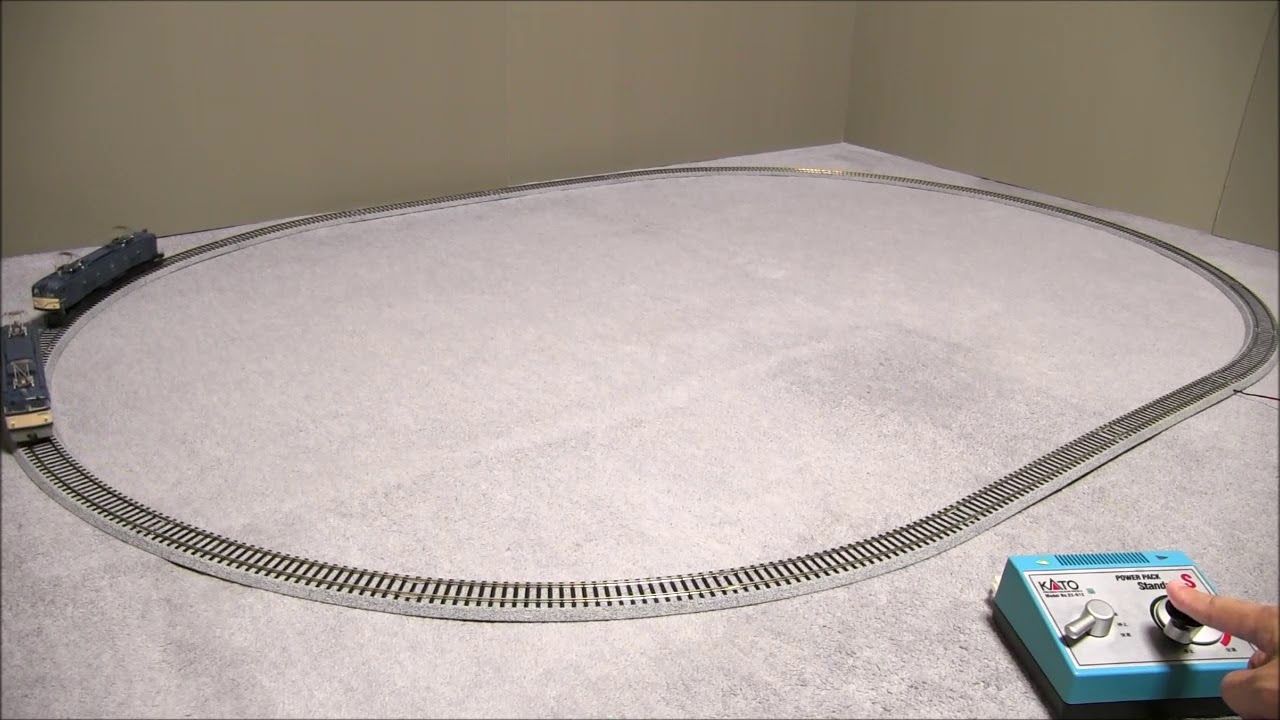

I made a device that can stop trains at an arbitrary place.
Operation is done with the remote control (OE13KIR).
↖ : EF58 on
↙ : EF58 off
↗ : EF65 on
↘ : EF65 off
When the electric double layer capacitor is sufficiently charged, operation can be carried out for about 2 minutes 30 seconds even if the power pack voltage is set to 0V.
The infrared receiver modules ware attached to inconspicuous place under the pantographs.
Trains that move at very low voltage may be awkward to run.
The voltage applied to the rail should not exceed 12V.
ATtiny13A clock frequency is 9.6MHz.
Set FUSE to 9.6MHz, CKDIV8=1(release 1/8 time), BODLEVEL=1.8V.
【Circuit Diagram】
goo.gl/o74MBW
【Program】
[EF58]
yahoo.jp/box/9Faz-m
[EF65]
yahoo.jp/box/BwRhRg
