Multímetro Analógico – Interpretando as escalas
drive.google.com/drive/folders/1Qwpe_QV7-z6wxga4yFkHaTAe-QL91NG_?usp=sharing
Multímetro Analógico – Interpretando as escalas
ActionScript por:
Prof. Dr. Albert Einstein Fernandes Muritiba UFC
Revisão Técnica por:
Lavoisier Fernandes Muritiba -UECE
Animado por:Fernandes-UFC-SENAI.Ceará
Solicite o arquivo da animação flash pelo e-mail
fernandesfo@yahoo.com.br
8 de Janeiro de 2019

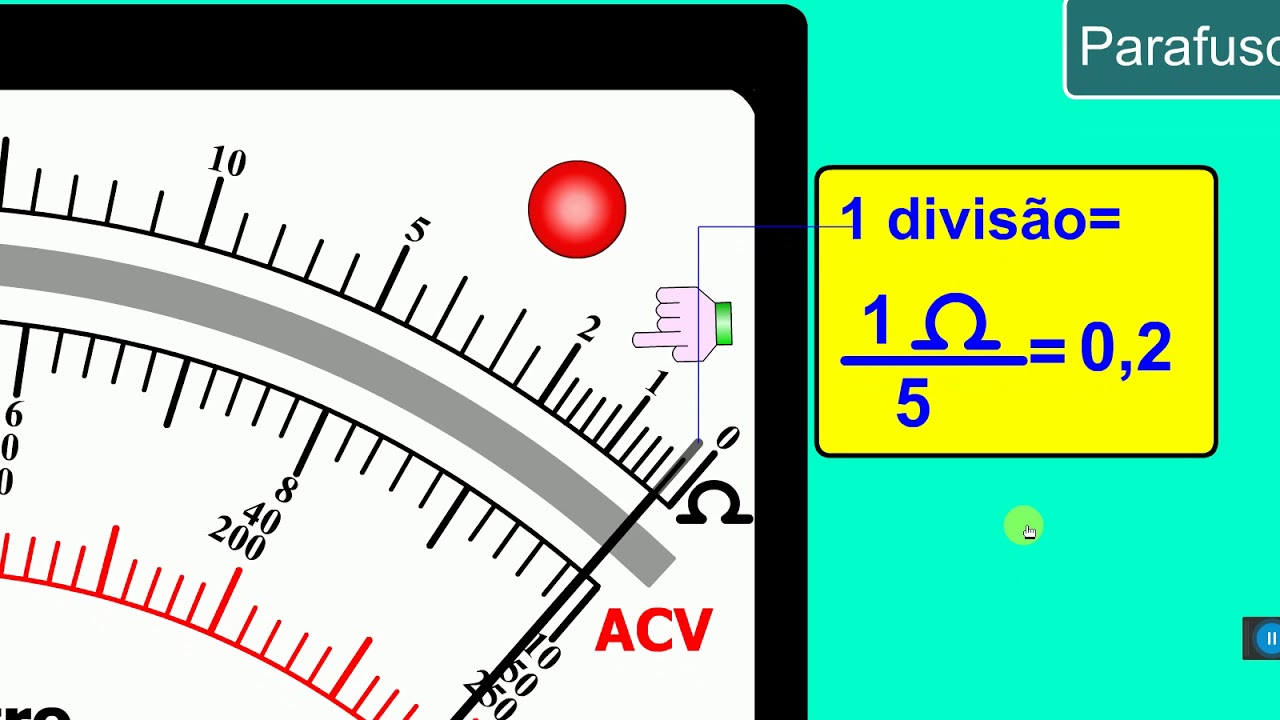

A ESCALA DO OHMÍMETRO
O Multímetro analógico tem um painel com várias escalas de medida.
Nele, a leitura da medida é feita por meio de um ponteiro.
Nesta animação mostra de maneira interativa, como interpretar as
escalas de resistência, tensão e corrente elétrica.

A ESCALA DO OHMÍMETRO
Observe a principais partes do multímetro analógico na animação.
Observe na animação que no Multímetro tem dois Voltímetros, um
Amperímetro e um Ohmímetro. Tem dois voltímetros porque com ele
pode-se medir TENSÃO CONTÍNUA (DCV) e TENSÃO ALTERNADA
(ACV).

A ESCALA DO VOLTÍMETRO E DO AMPERÍMETRO
A escala do Multímetro identificada por DCVA (Direct Currente Volt Ampère)
que fica logo abaixo da escala do Ohmímetro, é utilizada para a
leitura da medida de TENSÃO e CORRENTE elétrica.

Analisando a escala DCVA (figura abaixo) podemos observar que ela tem
três FUNDOS DE ESCALA (10, 50 e 250), que crescem da esquerda para
a direita. A diferença entre dois valores consecutivos de cada fundo de
escala é denominado de INTERVALO.
