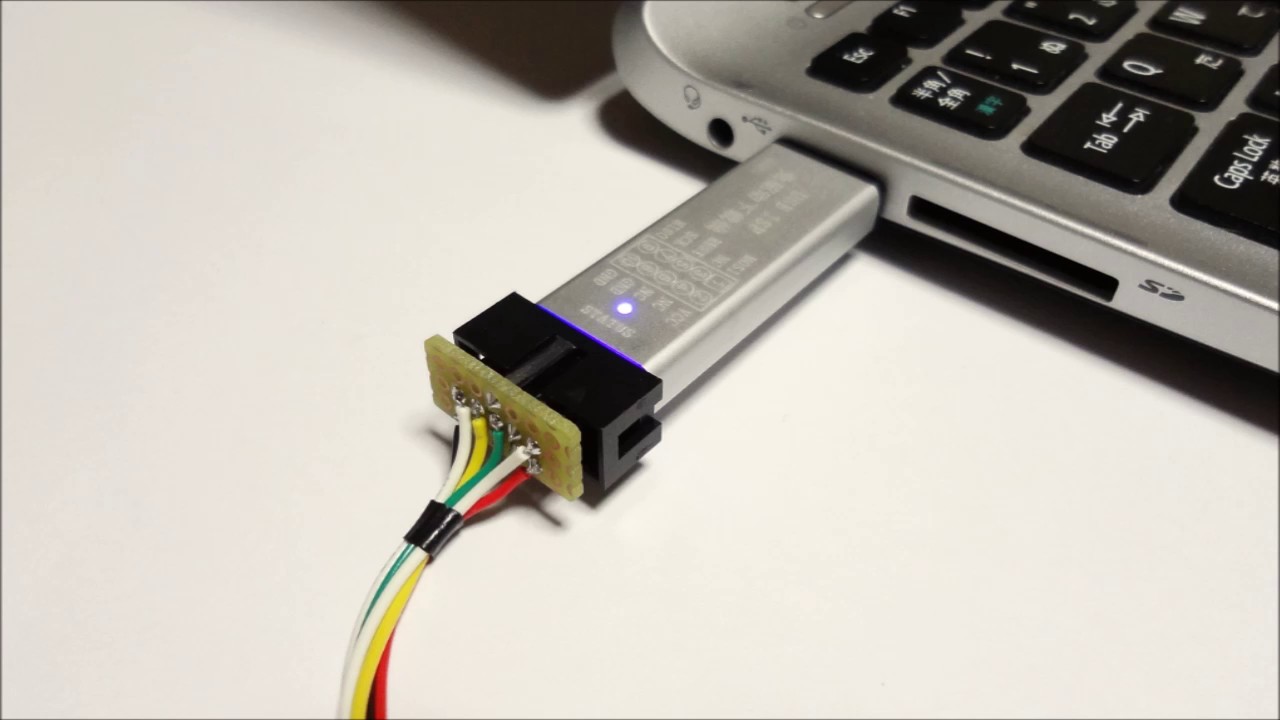

Atmel純正のAVRISP mkⅡが生産終了ということで、他のライタを2種類購入して試してみました。
ライタとマイコンをつなぐケーブルは自作し、書き込み用のソフトウェアはProgISPを使いました。
今回書き込んだプログラムはLEDを点滅させるだけの簡単なものです。
Fuseの設定をするときは慎重に行ってください。指定以外の設定を変えるとマイコンが使えなくなる場合があります。
マイコンのピンの詳細についてはそれぞれのデータシートをご覧ください。
ATtiny10は書き込めません。
3.3V用ケーブルは流せる電流が100mAまでです。それ以上の電流を流す場合は三端子レギュレータを必要に応じて変更してください。
パソコンのOSによってはUSBISPのドライバをインストールする時、デジタル署名を求められることがあります。その時はデジタル署名を無効化するかZadigを使ってください。


USBASP（USBISP）
aitendo.com/product/9558
goo.gl/jN5RAe

サンプルプログラム
ATtiny13A用　yahoo.jp/box/ycg8lM
ATmega88V用　yahoo.jp/box/ouAugG

Atmel Studio
atmel.com/tools/studioarchive.aspx
atmel.com/ja/jp/tools/studioarchive.aspx

ProgISP
electrodragon.com/w/ProgISP
aitendo3.sakura.ne.jp/aitendo_data/product_img/programmer/USBASP/ProgISP1.72.zip

自作ケーブル配線図
5V goo.gl/g2Huz3
3.3V goo.gl/76rqJB
（㊟3.3Vケーブルは流せる電流が100mAまでです）

usbasp-windriver libusb_1.2.4.0
fischl.de/usbasp/usbasp-windriver.2011-05-28.zip

Zadig
http://zadig.akeo.ie/

ATtiny13A （Datasheet）
atmel.com/images/doc8126.pdf
avr.jp/user/DS/PDF/tiny13A.pdf

ATmega88V （Datasheet）
goo.gl/pYq6aX
avr.jp/user/DS/PDF/mega88.pdf

AVRデータシート一覧
avr.jp/user/ds.htm

Interrupts vector name list
nongnu.org/avr-libc/user-manual/group__avr__interrupts.html
