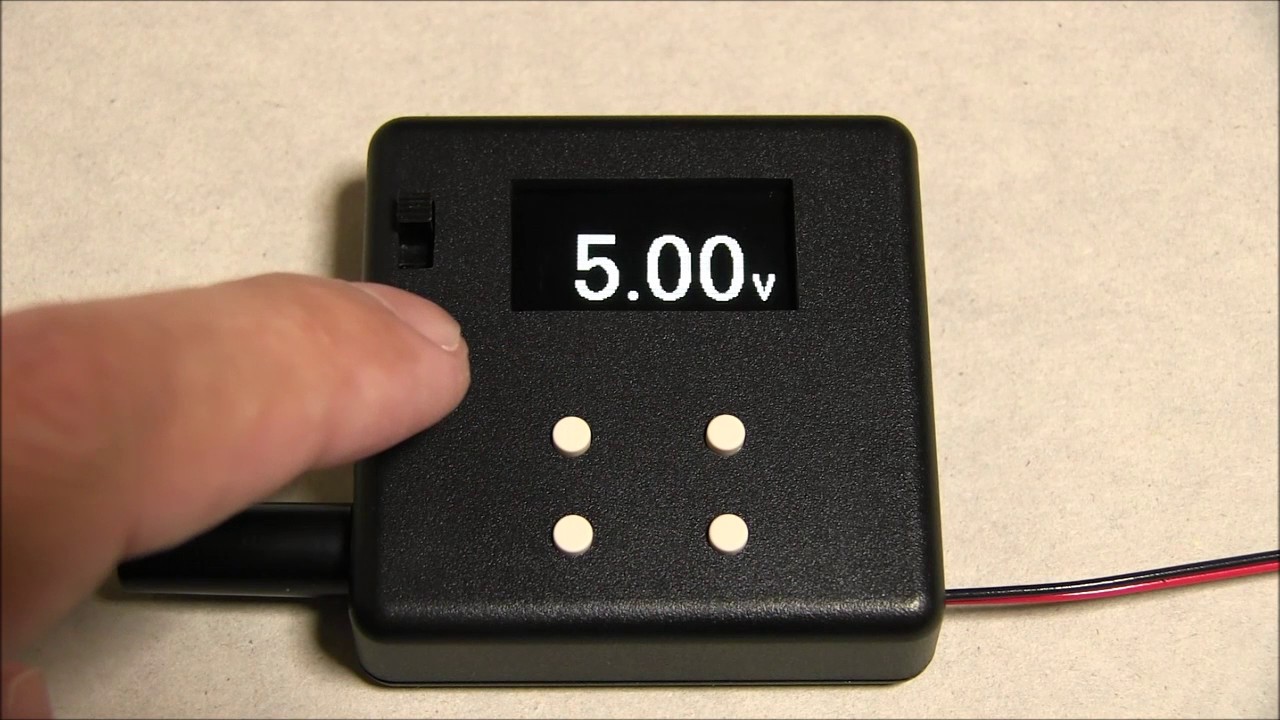

安定化電源キットのAE-TPS7A4700を買ったのですが、1.27mmピッチのDIPスイッチでは電圧の設定がやりにくいので、ケースに入れてタクトスイッチで簡単に操作できるようにしました。
電源を入れた瞬間、いきなり高い電圧がかかって接続した機器を壊してしまう事故を防ぐため、電源スイッチをONにしても出力端子に電圧はかからず、Settingという文字が点滅して以前設定していた電圧が表示されます。
電圧を変更する場合は白いスイッチ（1Vと0.1Vずつ変更可）を押します。1.4V～14.1Vまで0.1V単位で設定できます。
緑のスイッチを押すと電圧がかかり、表示は電圧計として機能します。
緑のスイッチを1秒以上押すと（Lock表示）電圧の変更はできなくなります。解除するには緑のスイッチを1秒以上押します。
小型のケースに入れたため放熱のことは全く考えていません。大きな電流を流すときは注意が必要です。
ディスプレイはVGM12864SPI-W（VGM128064B2W01をSPI仕様の基板に取り付けたもので、内蔵コントローラはSSD1306Z）。
ケースはタカチTW5-2-5B。裏蓋は磁石で留めています。

《2017年12月4日 追記》
マイコンのFUSE設定は、クロック周波数：内蔵8MHz、CKDIV8解除、BODLEVEL=1.8Vにしてください。


【Circuit Diagram】
goo.gl/KM88xT

【Program】
yahoo.jp/box/het3AO
