Controle de Motor DC com "Ponte H"
ActionScript por:
Prof. Dr. Albert Einstein Fernandes Muritiba UFC
Revisão Técnica por:
Lavoisier Fernandes Muritiba -UECE
Animado por:Fernandes-UFC-SENAI.Ceará
fernandesfo@yahoo.com.br 26 de novembro de 2018
Controle de Motor DC com "Ponte H"

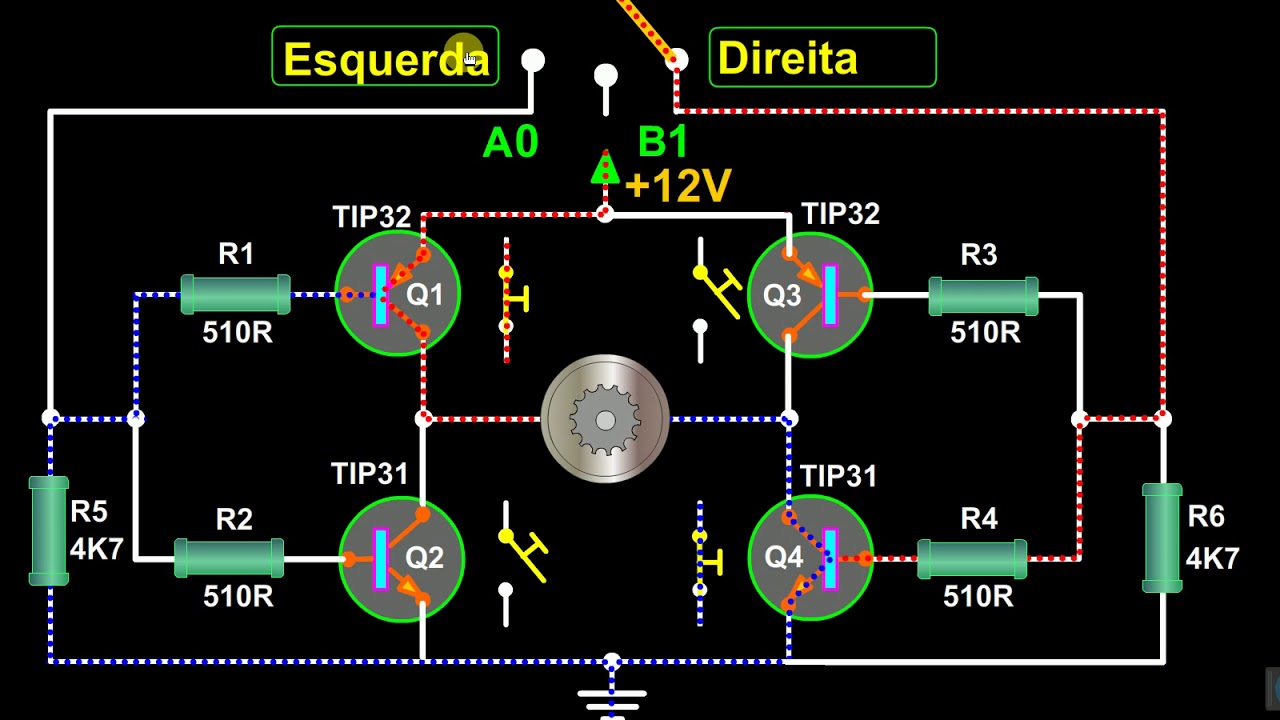

O circuito conhecido como ponte"H" é amplamente utilizado em controle de motores de corrente
contínua quando se necessita de rotação em ambos os sentidos (horário e anti-horário). Abaixo
temos um exemplo de um circuito utilizando Transistores:
Como temos duas entradas (A e B), temos quatro possibilidades de acionamento, sendo:- A e B em nível 0, no qual nenhum mosfet é acionado e o motor fica parado, - A em nível 1 e B em nível 0, os transistores T1 e T4 ficam saturados, permitindo a passagem da corrente elétrica da esquerda para a direita na animação, fazendo com que o motor gire em uma direção,
- A e B em nível 1, condição proibida neste circuito, pois todos os mosfets estarão saturados, gerando um curto na bateria.
Este principio pode ser utilizado não somente com transistores ou mosfets , mas também com chaves, relês e outros tipos de componentes.
